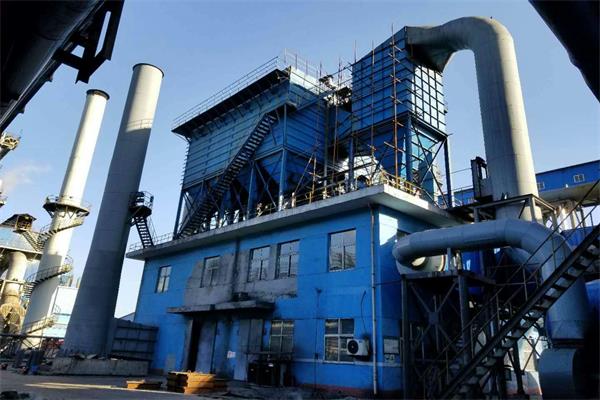

山西焦化廠機側地面站除塵器改造方案

拆除移機焦化廠機側地面站除塵器、風機電機、管道等，所有部分拆除為保護性拆除，拆除所有配件后對除塵器、風機、煙筒、管道、氣輸?shù)群侠矸纸猓阌谝茩C(jī)后的安裝，對除塵后的零部件進行箱體打包合理保存，還要考慮倒運運輸中所遇見限高、限寬等問題，具體還要根據實際確認后為準。

原焦化廠機側地面站除塵器過濾面積：4725㎡，儲灰倉7個，平均每個灰倉過濾面積：675㎡，原風機電機功率710KW ，風量：200000m3/h，電壓：6000V。根據我公司對140萬噸/年篩焦樓8處塵點所需設計風量：140000m3/h就能滿足治理所有塵點粉塵。

根據140萬噸/年篩焦樓8處塵點所需風量和出口粉塵排放＜10mg/m3的要求，為了減少140萬噸/年篩焦樓安裝占地面積，我公司對現有焦化廠機側地面站除塵器進行調整，原7個儲灰倉改為6個儲灰倉，原過濾面積改為：4050㎡，關閉一個室檢修時凈過濾面積為：3375㎡，改后過濾風速：0.7m/min，出口排放＜10mg/m3的要求。

焦化廠機側地面站除塵器更換布袋材質選用撫順恒益、晶花或天成纖維三防覆膜濾料（濾袋接口采用熱熔工藝）。脈沖閥選用上海袋配。濾袋籠子采用冷拔鋼絲φ4，14條豎筋，橫筋間距200mm，表面硅噴涂。平臺、踏步板采用熱浸鍍鋅鋼格柵板厚度5mm，高度30mm。脈沖管連接插入要求50mm以上，連接螺栓采用304不銹鋼材質。除塵器頂部蓋板固定點螺栓采用304不銹鋼材質。

管道風速的確定，根據和行業有關設計規定和的實踐經驗，確定除塵管道風速在16—22m/s。合理布置管網結構減少?gòu)濐^及變徑等出現在管路上。

每個塵點都設有電動閥門，每個閥門在現場都配有一套控制柜，控制柜可手動、自動控制可預留DCS接口。

原有焦化廠機側地面站除塵器沒有設計防雨棚，本方案頂部脈沖閥、氣缸增加了防雨設施。

塵點風量分配
