方大100kg實驗室高爐項目除塵系統改造

    下文主要介紹方大100kg實驗室高爐項目除塵系統改造的改造原則、改造目標、改造方案及除塵器設計。

一、改造原則：

1.節能減排、減少二次污染；

2.在滿足排放標準、崗位標準的前提下，以求經濟、適用、節能為原則；

3.滿足生產工藝技術要求；

4.設備性能穩定，能夠長期穩定、   、運行；

5.有較好的性價比；

6.結構   、緊湊、美觀；

7.系統合理，方便保養及維護；

8.自動化水平滿足生產工藝技術要求。

二、改造目標：

1.節能減排、減少二次揚程；

2.外排粉塵：粉塵排放濃度低于20mg/Nm3；

3.系統噪聲在85分貝以下；

4.減少物料輸送系統設備故障、降低維護費用。

三、改造方案：

1.改造初步方案：拆除原有系統；

2.新上一套除塵系統，系統包括除塵器、風機、火星捕集器（陶瓷多管）通風管道、管件、塵罩、1m3粉塵糧倉、控制系統設計、制作、安裝、調試；

3.系統設備選型

4.壓縮空氣系統的設計、供貨、安裝、控制及調試；

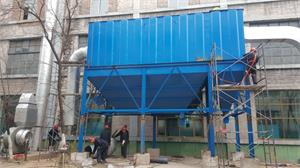

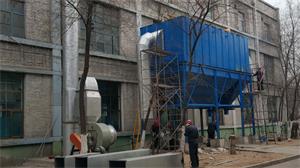

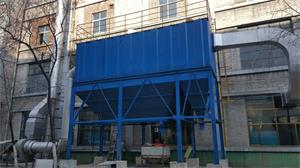

四、除塵器設計

除塵器：

采用圓布袋PPC箱噴離線清灰除塵器；

濾料采用三防、耐溫濾料；

花板采用沖壓形式成孔；

風機：

采用浮放安裝形式；

風機噪聲控制在65分貝以下；

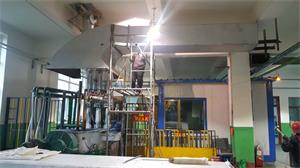

風管系統：

通風風管系統采用4mm普通鋼板，所有吸塵罩、三通、四通、變徑、彎頭均采用5mm普通鋼板；

風管直管段均采用焊接連接，所有吸塵罩、三通、四通、彎頭以及與設備連接部分均采用8mm厚機制法蘭連接；

電氣控制系統：

控制系統PLC采用西門子系統；

對整個電氣系統安裝調試；

兩地控制，就地及中控室，要求在風機附近安裝就地控制操作箱；

在煉鋼爐旁附近安裝通風控制柜（由生產工藝確定位置及防護等級），通風控制柜要求配置軟啟動器。
